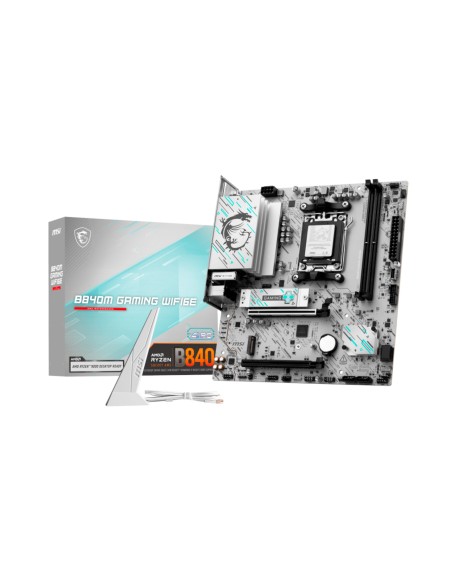

Placa Madre MSI B840M GAMING WIFI6E
Descripción general
La B840M GAMING WIFI6E está diseñada para ofrecer una amplia conectividad, herramientas versátiles y una solución Wi-Fi para gamers que buscan una experiencia completa. Con Wi-Fi 6E, LAN 2.5G, solución PCIe 4.0 y funciones exclusivas de configuración fácil, está lista para jugar sin interrupciones las 24 horas, los 7 días de la semana, optimizada para los procesadores AMD Ryzen™ serie 9000.
READY FOR AI PC
Las placas base MSI están diseñadas con hardware y tecnología avanzados, lo que las hace compatibles con el exigente uso informático de los juegos y la IA. Además, incorporamos IA en MSI Center y la BIOS, simplificando todo más que antes.
DISEÑO DE POTENCIA DIRECTA 7+2+1
Libere y mantenga un rendimiento excelente con un diseño VRM mejorado construido con un sistema de energía de CPU digital, conector de alimentación de 8 pines y tecnología exclusiva Core Boost, el B840M GAMING WIFI6E está listo para soportar cargas de juego pesadas.
RED DE ALTO ANCHO DE BANDA Y BAJA LATENCIA
La solución de red premium de MSI proporciona una increíble velocidad de transferencia de datos para usuarios exigentes.
CARACTERÍSTICAS PRINCIPALES
| Compatibilidad CPU | - AMD Ryzen™ serie 9000/8000/7000 - Socket AM5 |
| Memoria | - 2x DDR5 UDIMM, máximo 128 GB - DDR5 8000-5600 (OC) / 5600-4800 (JEDEC) MT/s - Soporte AMD EXPO™ - Dual channel, memoria sin búfer sin ECC |
| Gráficos Integrados | - HDMI™ 2.1 (4K@60Hz) - DisplayPort 1.4 (4K@60Hz) |
| Audio | - Realtek® ALC897 - Audio 7.1 canales HD |
| Red | - Realtek® 8125D 2.5G LAN - Wi-Fi 6E preinstalado - Bluetooth® 5.3 |
| Conectores Internos | - 1x CPU Fan, 2x System Fan - 3x ARGB, 1x RGB - 4x USB 2.0, 2x USB 5Gbps, 1x USB-C 5Gbps - TPM 2.0 header, Puerto COM |
| Puertos Traseros | - HDMI™, DisplayPort - USB 2.0, USB 5Gbps - LAN 2.5G, Audio - Wi-Fi/Bluetooth - Botón Clear CMOS - Botón Flash BIOS |
